💡 Introduction
Depuis tout petit, je suis passionné d’informatique, j’adore mon métier, mais aussi apprendre par moi-même et découvrir sans cesse de nouveaux systèmes, OS ou applications. J’ai donc construit ce homelab pour expérimenter, tester et héberger mes propres services. Il me permet de rendre disponibles sur Internet des outils comme PasswordPusher, PsiTransfer, Excalidraw, Zipline ou encore un serveur Plex, le tout dans un cluster Proxmox avec de la haute disponibilité pour limiter les interruptions de service. C’est à la fois un terrain de jeu technique et une plateforme stable pour mes besoins du quotidien.
📡 Infrastructure Réseau
🔹 Routeur
- Modèle : Cloud Gateway Ultra
- Rôle : Pare-feu, routage inter-VLAN, gestion VPN
- Configuration notable : Règles de pare-feu, VLAN configurés
🔹 Switch
- Modèle : US-8 60W
- Utilisation : Alimentation de la borne WiFi et câblage des équipements a proximité.
- Plan de câblage : Les appareils connectés dessus sont les trois serveurs, la TV et la borne WiFi
🔹 Point d’accès WiFi
- Modèle : UniFi U6+
- Rôle : Remplace la Livebox 6 comme AP principale
- SSID configurés :
- WLAN_MOBILE (10.100.2.0/24)
- WLAN_IOT (10.100.3.0/24)
- WLAN_CORPORATE (10.100.1.0/24)
- WLAN_GUEST
- Sécurité WiFi : WPA3 et WPA2 pour le WLAN_IOT uniquement
🖥️ Réseaux Locaux & WiFi

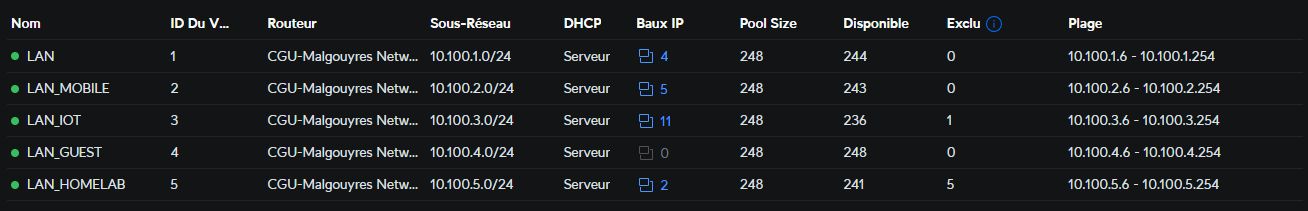

- VLANs configurés :
- LAN (réseau principal) (10.100.1.0/24)
- LAN_MOBILE (10.100.2.0/24)
- LAN_IOT (10.100.3.0/24)
- LAN_GUEST (10.100.1.0/24)
- LAN_HOMELAB (10.100.5.0/24)
- Routage et isolation : Isolation des réseaux LAN_HOMELAB et de LAN_IOT
- DHCP / DNS local : Gestion centralisée des adresses IP

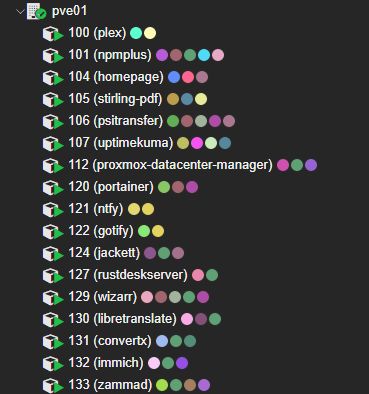

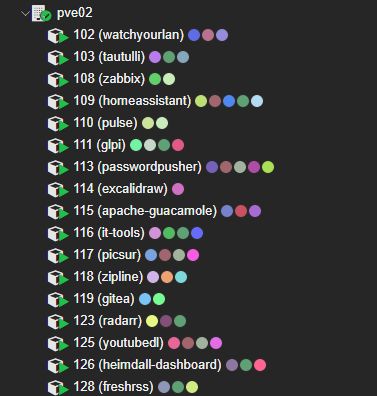

🗄️Cluster Proxmox
-
Nombre de nœuds : 2
-
Matériel :
- 2× HP EliteDesk 800 G3
- 🖥️ Nœud 1 : Intel i5-7500 (4 cœurs / 4 threads), 16 Go RAM, 256 Go SSD NVMe
- 🖥️ Nœud 2 : Intel Celeron 3955U (2 cœurs / 2 threads), 16 Go RAM, 256 Go SSD SATA (prévu pour upgrade vers matériel plus récent)
- 2× HP EliteDesk 800 G3
-
Rôles principaux :
- Hébergement de conteneurs LXC pour la plupart des services
- Mise à disposition de services web internes ou accessibles depuis Internet
- Supervision et monitoring (Zabbix, uptimekuma, WatchYourLAN)
- Automatisation et domotique (Home Assistant)
- Partage de fichiers (PsiTransfer, Zipline)
- Communication et notifications (Gotify, Ntfy)
- Développement d’outils internes (Apache Guacamole, It-tools)
- Multimédia (Plex, Tautulli)
- Applications self-hosted diverses (Zammad, Gitea, Homepage, Stirling PDF)
- Activation de HA sur les applications les plus sensibles pour avoir de la haute disponibilité
-
Services hébergés :
-
Sauvegardes et réplications : Connexion en NFS sur mon NAS
-
Stockage utilisé : Tout les conteneurs / VM sont stockés et utilisés depuis mon stockage NFS
📦 NAS
🔹 HP ProLiant MicroServer G7 N54L
- OS : XPEnology avec bootloader ArcLoader
- Configuration des disques :
- 3×2 To en RAID 5
- 1×4 To en Basic
- 2×1 To en SHR
- Services fournis :
- Partages SMB/NFS
- Snapshots réguliers
- Sauvegardes pour le cluster Proxmox
- Machine virtuelle qdevice pour la mise en place de HA sur le cluster Proxmox
- Utilisation de HyperBackup pour gérer les sauvegardes automatiques
- Sécurité : Accès en local uniquement via mon pc, gestion fine des permissions utilisateurs
🔹 Synology DS216play
- Configuration des disques :
- 2×2 To en RAID 1
- Rôle :
- Sauvegarde hebdomadaire de certains dossiers partagés importants du NAS principal
- Utilisation de HyperBackup pour gérer les sauvegardes automatiques
🔄 Sauvegardes
🔹 Sauvegardes Proxmox
- Une sauvegarde complète de tous les conteneurs LXC est programmée chaque dimanche à 1h du matin.
- Les sauvegardes sont faites en mode snapshot pour minimiser l’interruption des services.
- Toutes les sauvegardes sont conservées sans rotation automatique pour garder un historique complet.
🔹 Sauvegardes NAS
- Le NAS DS216play s’allume automatiquement à 4h du matin chaque dimanche.
- Il effectue une sauvegarde HyperBackup de certains dossiers partagés importants depuis le NAS principal (HP ProLiant MicroServer G7 N54L).
- Après la sauvegarde, le NAS DS216play s’éteint à 6h pour économiser de l’énergie.
✅ Points clés :
- Double sauvegarde : une pour les VM/CT, une pour les dossiers partagées.
- Planification automatisée pour éviter les oublis.
- Utilisation d’HyperBackup pour la réplication entre NAS.
🔒 Sécurité
-
Isolation réseau :
- Réseaux Homelab et IoT isolés pour empêcher l’accès non autorisé depuis d’autres appareils.
- Seuls les appareils explicitement autorisés peuvent communiquer entre ces réseaux.
-
Ouverture de ports minimale :
- Uniquement les ports nécessaires sont exposés :
- 80 / 443 pour le reverse proxy
- 32400 pour Plex
- Tout autre port est bloqué par défaut.
- Uniquement les ports nécessaires sont exposés :
-
Règles de filtrage spécifiques :
- Certaines exceptions permettent la communication entre appareils isolés lorsque c’est nécessaire.
- Exemple : autorisation pour l’imprimante du réseau IoT de communiquer avec les téléphones et ordinateurs des réseaux Mobile et Corporate.
- Certaines exceptions permettent la communication entre appareils isolés lorsque c’est nécessaire.
-
Protection avancée :
- IDS (Intrusion Detection System) et IPS (Intrusion Prevention System) activés.
- Blocage automatique des requêtes provenant de certaines régions géographiques jugées à risque (Chine, Russie).
🗺️ Schémas & Documentation

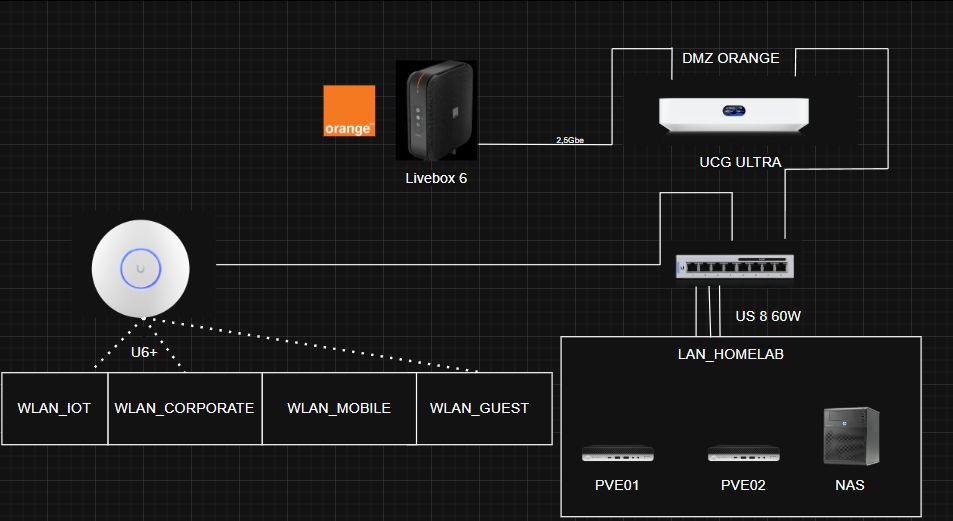

- Schéma réseau:
- Cartographie des VLAN
- Inventaire IP et nomenclature
Je n’ai pas de convention de nommage ou d’adressage particulièrement complexe pour le moment.
- Les services hébergés dans le homelab utilisent des adresses IP fixes à partir de
10.100.5.200 - Chaque VM ou conteneur Proxmox garde le même numéro que son IP pour plus de cohérence et faciliter le repérage.
- Exemple :
pct-201correspond à l’IP10.100.5.201.
- Exemple :
🕑 Historique de mon homelab
-
Février 2022
- Récupération du HP ProLiant MicroServer G7 N54L pour le NAS principal.
-
Octobre 2024
- Récupération du NAS DS216play pour le NAS de Backup.
-
Février 2025
- Achat des mini-PC pour monter le cluster Proxmox.
-
Avril 2025
- Achat du Cloud Gateway Ultra pour remplacer la Livebox comme routeur/firewall.
-
Mai 2025
- Achat du switch 8 ports PoE pour alimenter les équipements réseau.
- Achat de la borne WiFi U6+ pour remplacer la Livebox en point d’accès principal.
✅ Conclusion
Ce homelab est avant tout un projet passion, construit pour apprendre, expérimenter et héberger mes propres services de façon autonome.
Il me permet de tester de nouvelles technologies, d’améliorer mes compétences en réseau, virtualisation et sécurité, tout en rendant mes outils accessibles partout.
Mon objectif est de continuer à le faire évoluer, que ce soit en ajoutant de nouveaux services, en optimisant la haute disponibilité ou en renforçant encore la sécurité.
Ce wiki me sert de documentation vivante pour garder une trace claire de toute l’architecture et faciliter la maintenance à long terme.
